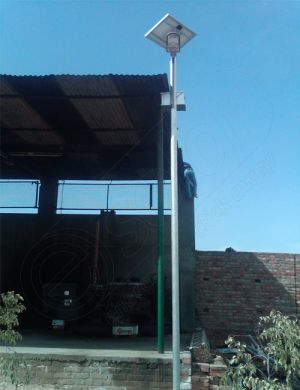

Descriere stalpi de iluminat cu panouri fotovoltaice PV-5M

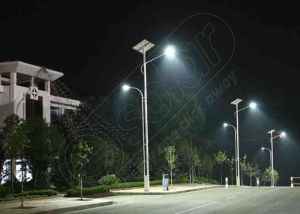

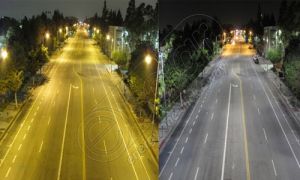

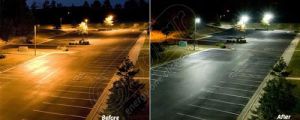

Stalpii de iluminat cu panouri fotovoltaice PV-5M reprezinta solutia ecologica si avantajoasa din punct de vedere economic pentru iluminatul public, iluminatul stradal, iluminatul curtilor sau al gradinilor, iluminatul parcarilor sau a cailor de acces. Stalpii de iluminat cu panouri fotovoltaice PV-5M sunt stalpi complet echipati.

Acesti stalpi de iluminat ofera avantajul de a folosi alimentarea cu energia solara, stalpii fiind echipati cu panouri solare fotovoltaice si acumulatori pentru stocarea energiei. Panourile fotovoltaice montate pe acesti stalpi de iluminat produc 310 Wh, media zilnica anuala, iar acumulatorii pot stoca 600 Wh.

Stalpii de iluminat cu panouri fotovolaice PV-5M au urmatoarele componente: un panou solar monocristalin IPM 95W, un acumulator pentru instalatii fotovoltaice 12V 150Ah TRJ, un regulator solar Steca PR 1515, o lampa cu LED-uri Idella Sunshine 12v30W – OSRAM LED, o cutie electrica de conexiuni cu rezistenta la temperaturi ridicate SERB-64 si un stalp galvanizat de iluminat ST-5M cu o inaltime de 5 metri. Optional se poate monta si un senzor de miscare.

COD: PV-5M

Caracteristici ale componentelor stalpilor de iluminat cu panouri fotovoltaice PV-5M

Panoul fotovoltaic electric IPM 95W al stalpilor de iluminat PV-5M

Panouri fotovoltaice monocristaline utile pentru alimentarea unei retele de orice tip: retea de comunicatii, retea electrica, retea de internet. Panourile solare de retea au avantajul ca pot fi montate in orice loc chiar langa antenele retelei, de regula acestea fiind in aer liber si la inaltime. In acest fel se creaza un mic centru independent al retelei.

Detalii tehnice despre panoul fotoelectric electric IPM 95W

• Putere Maxima: 95 W;
• Tensiune la putere maxima (Vmp): 18,3 V;
• Curent la putere maxima (Imp): 5,2 A;
• Tensiune la circuit deschis (Voc): 23,2 V;
• Curent la scurt circuit (Isc): 5,7 A;
• Dimensiuni: 1224x545x39,5 mm;
• Greutate: 9 kg.

Acumulator pentru instalatii fotovoltaice 12V 150Ah TRJ al stalpilor de iluminat cu panouri fotovoltaice PV-5M

Gama Signature de baterii de tip deep-cycle (cu descarcare adanca) reprezinta modelele de anvergura din portofoliul Trojan. Proiectate pentru a avea o durabilitate indelungata si o performanta remarcabila, produsele din Gama Signature de la Trojan sunt perfecte pentru a fi utilizate in cadrul unor sisteme care utilizeaza energie regenerabila si pentru care un element cheie il reprezinta un ciclu de functionare cu costuri cat mai reduse.  Gama Signature incorporeaza Tehnologia T2 istoric dovedita, o tehnologie avansata in domeniul bateriilor care asigura o performanta maxima , o durata de utilizare mai lunga si energie totala mai mare. Combinatia unica dintre design si tehnologie din cadrul Gamei Signature, separatorul inovator Maxguard T2 si tehnologia patentata Trojan Alpha Plus Paste maresc atat capacitatea sustinuta a bateriilor cat si amperora totala care genereaza o putere mai mare de operare.

Date tehnice a acumulatorului pentru instalatii fotovoltaice 12V 150Ah TRJ

• Baterii DEEP CYCLE FLOODED, 1200 cicluri la 50% DOD;
• 2 ani garantie;
• Model – J150 – Signature Line;
• Tensiune: 12 V;
• Capacitate 5 ore: 120 Ah;
• Capacitate 20 ore: 150 Ah;
• Capacitate 100 ore: 166 Ah;
• Kilowatt consum la 100 ore: 1,99 KWh;
• Terminal: 2;
• Lungime: 351 mm;
• Latime: 181 mm;
• Inaltime:283 mm;
• Greutate: 38 kg.

Regulatorul solar Steca PRS 1515 al stalpilor de iluminat cu panouri fotovoltaice PV-5M

Regulatoarele solare controleaza incarcarea constanta a bateriilor solare cu energie provenita de la panourile fotovoltaice. Rolul lor este de a alimenta acumulatorii constant chiar daca panourile solare produc curent continuu fluctuant in functie de gradul de insolatie. Simplitatea si inalta performanta al regulatorului de incarcare solar Solarix Steca il fac deosebit de atragator. In acelasi timp, ofera un design modern si un afisaj convenabil, toate la un pret extrem de atractiv. Pentru proiecte mai mari, regulatorii de incarcare pot fi, de asemenea, echipati cu functii speciale: de exemplu, cu functia de lumina de noapte si protectia impotriva descarcarii adanci a tensiunii.

Caracteristicile regulatorului solar Steca PRS 1515

• Reglarea voltajului si al curentului;
• Detectarea automata a tensiunii;
• Control PWM;
• Tehnologie de incarcare pe mai multe trepte;
• Reconectarea automata a incarcarii;
• Compensarea temperaturii;
• Impamantare comuna pozitiva sau negative pe un singur terminal;
• Testare automata integrata;
• Functiile de protectie electronica: protectie impotriva supraincarcarii, protectie impotriva descarcarii profunde, protectie la inversarea polaritatii modulului, bateriei si a sarcinii, siguranta electronica automata, protectie impotriva unui subcircuit al modulului sau sarcinii, protectie impotriva supratensiunii la intrarea modulului, protectia circuitului deschis, fara acumulator, protectie impotriva inversarii curentului pe timp de noapte, protectie impotriva supraincalzirii si supraincarcarii;
• Display: afisaj cu LED multifunctional, LED-uri multicolore, 5 LED-uri arata starea de operare pentru functionare, starea incarcarii, mesaje de eroare;
• Optiuni: functia de noapte pre-stabilita in fabrica sau reglabila prin intermediul Steca PA RC 100, parametrizarea valorilor functiei prin Steca PA RC 100;
• Certificate: conform cu Standardele Europene(CE), in conformitate cu cerintele RoHS, fabricat in conformitate cu ISO 9001 si ISO 14001;
• Dezvoltat in Germania, made in Germany.

Lampa pentru iluminat stradal cu 10 LED-uri a stalpilor cu panouri fotovoltaice PV-5M

Aceste lampi pentru iluminat stradal cu 10 LEDuri au fost realizate pentru a fi alimentate cu o tensiune de 12V, eventual dintr-un sistem de panouri fotovoltaice sau dintr-o turbina eoliana mica, rezidentiala. Lampile cu leduri de 12V se pot lega direct la bateriile sau acumulatorii solari fara a mai fi nevoie de un invertor.

Date tehnice ale lampei pentru iluminat stradal cu 10 LED-uri

• Carcasa lampa cu leduri: aluminiu anodizat;
• Dispersor: Plexiglass semitransparent;
• Culoare carcasa: gri, la cerere se pot folosi si alte culori;
• Alimentare lampa solara: 12V DC;
• Numar LED-uri: 10 buc;
• Putere LED: 3 W;
• Putere totala: 30 W;
• Sursa: Inclusa;
• Greutate lampa stradala: 1,6 kg;
• Clasa de protectie electrica: III;
• Grad de protectie la apa si praf: IP66;
• Sursa de alimentare electrica – curent continuu: 12V DC;
• Adecvat pentru folosirea in aer liber;
• Adecvat pentru montare directa pe suprafete normal inflamabile;
• Sursa de lumina utilizata: OSRAM LED;
• Marcaj de conformitate: CE;
• Variante de culori: alb cald (2700-4000K – 2000lm), alb neutru (4000-5500K – 2500lm), alb rece (5500-7000K – 3000lm);
• Variante de focalizare: fascicul larg, fascicul mediu, fascicul eliptic;
• Garantie: 2 ani;
• Fabricat in Europa!

Cutie electrica de conexiuni rezistenta la temperaturi ridicate SERB-64 a stalpilor de iluminat cu panouri fotovoltaice PV-5M

Cutia electrica de conexiuni SERB-64 este rezistenta la temperaturi ridicate datorita garniturii injectata cu poliuretan si este ideala pentru panouri fotovoltaice si instalatii solare. Incuietoarea dubla de la aceasta cutie de conexiuni asigura securitatea pieselor componente ale sistemului fotovoltaic in locurile publice, precum regulatorul de incarcare, invertorul solar fotovoltaic, bateriile solare. Siguranta in locurile publice mai este oferita si de atingerea gradului IK10 la impact, cutiile electrice de conexiuni SERB-64 fiind antivandalism. De regula, aceste cutii electrice de conexiuni se monteaza la baza stalpului de iluminat si sunt anticorozive si antiincendiu, datorita materialului din care sunt fabricate.

Caracteristicile cutiei electrice de conexiuni rezistenta la temperaturi ridicate

• Canal dublu de izolare IP66;
• Garnitura injectata cu poliuretan -30/+60°C;
• Rezistenta la grad de impact IK10;
• Incuietoare dubla;
• Simetrica si modulara;
• Balamale incasabile fara parti metalice;
• Ignifuga si etansa;
• Anticoroziva;
• Dimensiuni: 600x400x230 mm;
• Greutate: 7,13 kg.

Stalp galvanizat de iluminat ST-M5

Astfel de stalpi galvanizati se folosesc foarte des pentru iluminatul aleilor din parcuri, a locurilor de joaca sau a parcarilor cu sisteme fotovoltaice de iluminat cu LED-uri. Stalpul  galvanizat de iluminat este realizat din doua, trei sau patru tronsoane de diferite dimensuni sudate respectand standardele DIN EN 18800 si DIN EN 1461. De asemenea, are si o usa de 85x400 mm, ideala pentru conexiuni electrice.
